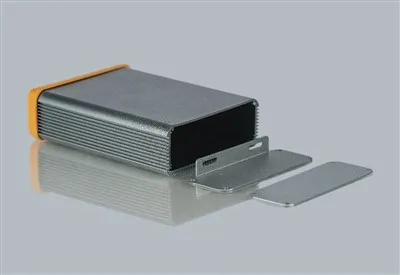

Gabinetes de blindagem EMC

Os gabinetes de blindagem EMC são projetados para proteger equipamentos eletrônicos sensíveis contra interferência eletromagnética. Esses gabinetes são feitos de materiais de alta qualidade que oferecem excelente eficácia de blindagem e podem ser personalizados para atender a requisitos específicos de aplicação. Uma das principais características dos gabinetes de blindagem EMC é sua capacidade de evitar interferência de fontes externas.

Evitando falhas na máquina
Os efeitos da interferência de radiofrequência e da interferência eletromagnética podem causar degradação imprevisível e não repetível do desempenho e da precisão do instrumento, e até mesmo causar falha completa do instrumento. A falha completa do instrumento pode resultar em eficiência de produção reduzida, aumento de dólares de retorno, paralisações de fábrica e, às vezes, riscos de segurança perigosos. Colocar o trabalho em prática testando amostras ou tomando outras precauções durante o desenvolvimento do produto garantirá que o produto atenda aos padrões adequados de blindagem EMC.

Melhorando as capacidades de blindagem
Pode ser desafiador alterar um design pré-existente, principalmente quando o número de camadas em um dispositivo já é limitado, com margens apertadas. No entanto, reforçar as capacidades de blindagem de um design pode ser crítico para reduzir problemas de desempenho. Melhorar a resistência de um dispositivo em relação à EMC pode eliminar erros de sinal e melhorar sua funcionalidade. Também pode reduzir a EMC EMCtted pelo dispositivo, evitando problemas com a tecnologia circundante.

Reduzindo o peso em seu design
Os projetos de blindagem EMC nem sempre são leves, e reduzir o peso para manter os dispositivos eletrônicos de consumo em tamanhos minimalistas pode ser um desafio para os engenheiros. Algumas soluções, como gabinetes de blindagem EMC, geralmente são caixas de metal mais pesadas e volumosas, inadequadas para dispositivos transportáveis ​​ou aplicações leves. Técnicas de blindagem adequadas significam escolher o material correto, como uma folha fina em vez de uma gaiola de metal sólida. Além disso, um conversor experiente construirá seu projeto com a aplicação em mente e criará fitas de folha em comprimentos, larguras, espessuras, tamanhos, formas e formatos personalizados com base em suas necessidades.

Usando o material de blindagem mais aplicável
O melhor material de invólucro de blindagem EMC depende de muitos fatores, não limitados aos materiais de base e à função do seu produto. Os materiais comuns de invólucro de blindagem EMC incluem aço revestido, cobre, estanho e alumínio. No entanto, a função do seu design determinará o material que funciona melhor. Por exemplo, muitas fitas de invólucro de blindagem EMC são construídas com alta condutividade em mente e usam adesivo condutor sobre suportes de folha revestida adicionados para proteção contra interferência elétrica.

Aplicações avançadas de soluções de blindagem
Materiais de invólucro de blindagem EMC cortados com precisão podem desempenhar funções de blindagem em dispositivos de tolerância apertada. Uma aplicação de rápido crescimento da tecnologia de blindagem está em veículos elétricos. As baterias EV são cheias de módulos interconectados e os outros sistemas do veículo emitem sinais EMCt simultaneamente. Com os sistemas de veículos elétricos, como radares de prevenção de colisões, crescendo em popularidade, ninguém quer arriscar a chance de interferência de sinal causando acidentes.

O principal objetivo da blindagem EMC eficaz é evitar que interferência eletromagnética (EMI) ou interferência de radiofrequência (RFI) afetem componentes eletrônicos sensíveis. Isso é obtido usando uma tela metálica para absorver a interferência eletromagnética que está sendo transmitida pelo ar. O efeito de blindagem é baseado em um princípio usado em uma gaiola de Faraday – a tela metálica envolve completamente os componentes eletrônicos sensíveis ou os componentes eletrônicos transmissores. A tela absorve os sinais transmitidos e causa uma corrente dentro do corpo da tela. Essa corrente é absorvida por uma conexão de aterramento ou um plano de aterramento virtual. Ao absorver esses sinais transmitidos antes que eles atinjam o circuito sensível, o sinal protegido é mantido limpo de interferência eletromagnética, maximizando a eficácia da blindagem. Um bom exemplo no bolso de cada pessoa é o smartphone. É essencial que a blindagem EMC seja usada para proteger os componentes eletrônicos sensíveis no dispositivo que o fazem processar e exibir informações do transmissor do telefone.

Escudos EMI
Para reduzir a força das interferências, escudos EMI são utilizados. Escudos EMI são invólucros EMC projetados para serem um escudo entre o emissor e o susceptor para diminuir a força do campo eletromagnético. Pense neles como uma cortina colocada entre a fonte EMI e a vítima para mitigar o impacto de interferências irradiadas pela atenuação do campo eletromagnético.

Eficácia da blindagem
A figura de mérito que qualifica a capacidade de uma blindagem EMI de atenuar o campo eletromagnético é a eficácia da blindagem. A eficácia da blindagem é matematicamente definida como a razão da intensidade do campo eletromagnético antes e depois da colocação das blindagens EMI e é expressa em decibéis (dB).

Atenuação do campo eletromagnético
A atenuação (perda) da intensidade do campo eletromagnético com blindagens EMI depende das propriedades do material da blindagem, como espessura, permeabilidade, condutividade, frequência de interferência e distância entre a fonte EMI e a blindagem. Uma blindagem EMI estabelece a atenuação do campo eletromagnético por meio de absorção, reflexão e re-reflexão. A perda de absorção depende da espessura da blindagem e do coeficiente de absorção do material da blindagem. A perda de reflexão é influenciada pela impedância da onda eletromagnética e é inversamente proporcional à impedância intrínseca da blindagem EMI. A reflexão acontece no limite do ar para a blindagem de metal.

Selecione os materiais certos para seu gabinete blindado EMC
A menos que você seja muito novo no mundo da blindagem EMC, você entende que tem vários materiais de blindagem EMC para escolher. Normalmente, são metais como prata, alumínio, níquel e cobre - às vezes sozinhos e às vezes em combinação uns com os outros. Você pode muito bem escolher um material de blindagem de um chapéu, certo? Errado. Quando você projeta especificamente um gabinete blindado EMC, você tem que considerar vários fatores ao selecionar materiais de blindagem. Por exemplo, você precisa considerar o orçamento do seu projeto. A prata é um material de blindagem altamente eficaz, mas é caro. Por outro lado, o grafite é mais acessível, mas você pode sacrificar um pouco no lado da eficácia da blindagem.

Tenha em mente a compatibilidade galvânica
Os materiais que compõem seu gabinete blindado EMC aparentemente entrarão em contato com outras partes do seu dispositivo, como o invólucro de metal ou plástico. Isso não é problema até que a corrosão galvânica se torne uma preocupação. A corrosão galvânica ocorre quando dois metais se tocam e trocam elétrons. Se você estiver lidando com um invólucro de metal e material de enchimento de metal, precisará saber se os dois metais envolvidos são galvanicamente compatíveis. Caso contrário, você corre o risco de selecionar um material de blindagem EMC que degradará o invólucro de metal ao redor do seu gabinete.

Escolha o método correto de fabricação de juntas
Você precisará de uma junta para selar os dois lados do seu gabinete, tornando-a um componente crítico para determinar a eficácia da blindagem do gabinete como um todo. Moldagem no local (FIP), extrusão, corte e vinco - há muitas maneiras de fabricar juntas e implementos de blindagem EMC semelhantes. Mas qual é a certa para seu design exclusivo? Você precisará saber a resposta ao projetar seu gabinete de blindagem EMC. Este método também reduz o desperdício de material, possivelmente abrindo espaço no orçamento para um material de blindagem mais caro, como prata. No entanto, a extrusão e o corte e vinco também têm seu lugar no design do gabinete de blindagem - especialmente para gabinetes maiores ou aqueles que serão selados e abertos com frequência.

Sempre que possível, opte por batentes de compressão, não ranhuras
Ao projetar seu gabinete de blindagem EMC, você pode se ver apoiando-se fortemente em ranhuras nas quais uma junta EMC FIP será dispensada. Isso pode ser um erro. Isso ocorre porque dispensar juntas EMC em ranhuras estreitas pode fazer com que o material da junta líquida cure mais em direção a um lado da ranhura do que ao outro, criando uma vedação potencialmente ineficaz e uma blindagem abaixo da média. A solução rápida? Opte por batentes de compressão em vez de ranhuras sempre que possível no projeto do seu gabinete.

Escolha um comprimento de distribuição suficiente
Se você estiver incluindo uma junta EMC no seu projeto de gabinete blindado EMC, você precisa ter certeza de que o comprimento de distribuição pretendido é longo o suficiente para fazer sentido para este método de fabricação. Realmente, você não quer segmentos extremamente curtos. Isso pode causar problemas durante a distribuição e tornar seu projeto muito mais difícil de fabricar como um todo.

A EMC vem de fontes artificiais e naturais e pode causar uma série de problemas, desde pequenos problemas de telecomunicações até falhas significativas no sistema. A blindagem EMC ajuda a evitar que esses sinais eletromagnéticos interrompam outros componentes. Ela também evita que os sinais gerados interrompam as peças ao redor.
Em larga escala, a blindagem EMC evita interrupções no transporte público, na manufatura e na navegação, desempenhando um papel essencial no funcionamento de indústrias significativas, incluindo automotiva, de defesa, aeroespacial e telecomunicações.
A blindagem EMC previne interrupções em comunicações celulares e de rádio, protege a rede elétrica de mau funcionamento e previne interferências em funções e comunicações aeroespaciais. A blindagem EMC também é usada em vários tipos de dispositivos médicos para prevenir interferências e preservar a segurança do paciente. Na indústria de defesa, tecnologias como computadores militares, drones e aeronaves emitem grandes volumes de radiação eletromagnética. A blindagem EMC é essencial para evitar que interferências comprometam esses sistemas de defesa.
A blindagem EMC desempenha um grande papel na função de veículos elétricos, que são significativamente mais suscetíveis à interferência do que veículos movidos a gás. Existem várias fontes de EMC de dentro de veículos elétricos, incluindo motores elétricos, baterias de transação, radar de prevenção de colisões, cabos blindados e não blindados e módulos de controle do motor (ECM). Sem a blindagem EMC adequada, a interferência de qualquer uma dessas fontes pode causar problemas graves no sistema operacional de um veículo elétrico.
A blindagem EMC também pode ajudar a proteger componentes elétricos e eletrônicos contra danos e mau funcionamento que podem resultar de corrosão e calor.
