Um pedal pitch shifter é uma peça de equipamento essencial no mundo da música, especialmente para guitarristas, baixistas e outros tocadores de instrumentos de cordas. Como fornecedor de pedais, sou frequentemente questionado sobre como esses dispositivos funcionam. Neste blog, irei me aprofundar nos detalhes técnicos dos pedais pitch-shifter, explicando os princípios e componentes subjacentes que os fazem funcionar.
Conceito básico de mudança de tom
Antes de entrarmos no funcionamento de um pedal de mudança de pitch, é importante entender o conceito de mudança de pitch em si. O tom refere-se à intensidade ou gravidade percebida de um som, que é determinada pela frequência da onda sonora. Uma frequência mais alta corresponde a um tom mais alto e uma frequência mais baixa corresponde a um tom mais baixo.
A mudança de tom é o processo de alteração da frequência de um sinal sonoro. Por exemplo, se você pegar uma nota tocada em um violão e aumentar seu tom em uma oitava, estará essencialmente duplicando sua frequência. Por outro lado, diminuir o tom em uma oitava significa reduzir a frequência pela metade.
Como funciona um pitch - Shifter Stomp Box
1. Entrada de sinal
O processo começa quando o sinal de áudio de um instrumento, como uma guitarra, entra no pedal. Este sinal é uma representação elétrica analógica das ondas sonoras produzidas pelo instrumento. O estágio de entrada do pedal é projetado para aceitar esse sinal e prepará-lo para processamento posterior. Pode incluir componentes como conectores de entrada, circuitos de correspondência de impedância e filtros para remover qualquer ruído indesejado ou interferência do sinal de entrada.
2. Conversão Analógica para Digital (ADC)
Uma vez recebido o sinal analógico, ele precisa ser convertido para o formato digital. É aqui que entra o conversor analógico para digital (ADC). O ADC amostra o sinal analógico contínuo em intervalos regulares e atribui um valor numérico a cada amostra. A taxa de amostragem e a profundidade de bits do ADC são fatores cruciais que determinam a qualidade da representação digital. Uma taxa de amostragem e profundidade de bits mais altas geralmente resultam em um sinal digital mais preciso e detalhado.
3. Processamento Digital de Sinais (DSP)
Após a conversão do sinal para digital, ele é processado por um processador de sinal digital (DSP). O DSP é o coração do pedal do pitch shifter, responsável por realizar a operação real de mudança de pitch. Existem vários algoritmos que podem ser usados para mudança de tom, mas dois dos mais comuns são algoritmos no domínio do tempo e no domínio da frequência.
Tempo - Algoritmos de Domínio
Os algoritmos no domínio do tempo funcionam manipulando os intervalos de tempo entre as amostras no sinal digital. Ao esticar ou comprimir o eixo do tempo do sinal, a afinação pode ser alterada para cima ou para baixo. Por exemplo, se você esticar os intervalos de tempo entre as amostras, a frequência do sinal diminui, resultando em um tom mais grave. Por outro lado, comprimir os intervalos de tempo aumenta a frequência e aumenta o tom.
Uma das técnicas mais simples de mudança de tom no domínio do tempo é chamada de "vocoder de fase". O vocoder de fase analisa a fase e a amplitude do sinal em diferentes componentes de frequência e então ajusta os intervalos de tempo entre as amostras com base nesta análise. No entanto, algoritmos no domínio do tempo às vezes podem introduzir artefatos como distorção, cliques ou um efeito de "fase", especialmente quando a mudança de tom é grande.
Frequência - Algoritmos de Domínio
Os algoritmos de domínio de frequência, por outro lado, funcionam analisando o conteúdo de frequência do sinal. O algoritmo de domínio de frequência mais conhecido para mudança de tom é a transformada de Fourier. A transformada de Fourier converte o sinal no domínio do tempo no domínio da frequência, onde pode ser representado como um espectro de frequências. O DSP pode então manipular as amplitudes e fases desses componentes de frequência para mudar a afinação.
Por exemplo, se você quiser aumentar o tom em uma oitava, o DSP pode dobrar as frequências de todos os componentes do espectro. Assim que a operação de mudança de tom for concluída, a transformada inversa de Fourier é aplicada para converter o sinal de volta ao domínio do tempo. Algoritmos de domínio de frequência geralmente produzem resultados de mudança de pitch de maior qualidade com menos artefatos em comparação com algoritmos de domínio de tempo.
4. Conversão digital para analógico (DAC)
Após a operação de mudança de tom ter sido realizada pelo DSP, o sinal digital precisa ser convertido novamente em um sinal analógico. Isso é feito por um conversor digital para analógico (DAC). O DAC pega os valores numéricos que representam as amostras do sinal digital e reconstrói o sinal analógico contínuo. Assim como o ADC, a qualidade do DAC também afeta a saída de som final do pedal.
5. Estágio de saída
O estágio final do pedal pitch shifter é o estágio de saída. Este estágio é responsável por amplificar o sinal analógico e enviá-lo para o conector de saída, onde pode ser conectado a um amplificador ou outro equipamento de áudio. O estágio de saída também pode incluir filtros para moldar ainda mais o som e proteger o pedal de danos elétricos.
Componentes de um pitch - Shifter Stomp Box
Além dos principais estágios de processamento mencionados acima, um pedal pitch shifter também contém vários outros componentes importantes:
Chassis

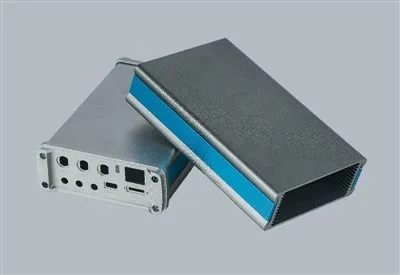

O chassi do pedal fornece proteção física para os componentes internos e serve como plataforma de montagem. Oferecemos uma variedade de opções de chassis, como oGabinetes de blindagem EMC, que fornecem blindagem eletromagnética para evitar interferência de fontes externas. OOrelha de chassi sem fioé outra opção inovadora que oferece recursos de design exclusivos para melhor conectividade e durabilidade. E oChassi Triplo Xé conhecido por sua construção robusta e acabamento de alta qualidade.
Controles
Os pedais de mudança de tom normalmente têm controles que permitem ao usuário ajustar a quantidade de mudança de tom, a velocidade da mudança e outros parâmetros. Esses controles podem ser na forma de botões, interruptores ou pedais. O usuário pode personalizar o efeito de mudança de tom de acordo com suas necessidades e preferências musicais.
Fonte de energia
O pedal requer uma fonte de energia para funcionar. Ele pode ser alimentado por baterias, um adaptador de energia externo ou uma combinação de ambos. A fonte de alimentação fornece a energia elétrica necessária a todos os componentes do pedal, garantindo uma operação estável e confiável.
Aplicações de Pitch - Shifter Stomp Boxes
Os pedais Pitch Shifter têm uma ampla gama de aplicações na música. Eles podem ser usados para criar sons únicos e interessantes, adicionar profundidade e textura a uma performance ou imitar os sons de outros instrumentos. Aqui estão algumas aplicações comuns:
Criando Sons Harmonizados
Ao mudar o tom de uma única nota ou acorde, os guitarristas podem criar sons harmonizados que acrescentam riqueza e complexidade à sua execução. Por exemplo, um guitarrista pode usar um pedal de pitch shifter para tocar uma parte de harmonia que esteja uma oitava ou uma quinta acima ou abaixo da nota original.
Imitando outros instrumentos
Os pitch shifters podem ser usados para fazer uma guitarra ou baixo soar como outros instrumentos, como violino, violoncelo ou sintetizador. Ao mudar o tom e ajustar o tom, o instrumento pode imitar as características sonoras desses outros instrumentos.
Efeitos especiais
Pitch - shifters também podem ser usados para criar efeitos especiais, como pitch bends, glissandos e vibratos. Esses efeitos podem adicionar um elemento dinâmico e expressivo a uma performance.
Conclusão
Como fornecedor de pedais, tenho orgulho de oferecer pedais de pitch shifter de alta qualidade, projetados para atender às necessidades de músicos em todos os níveis. Compreender o funcionamento desses dispositivos é essencial tanto para músicos quanto para entusiastas que desejam aproveitar ao máximo seu equipamento musical.
Se você estiver interessado em adquirir um pedal pitch shifter ou qualquer outro tipo de pedal, teremos o maior prazer em ajudá-lo. Nossa equipe de especialistas pode fornecer informações detalhadas sobre o produto e ajudá-lo a escolher o pedal certo para suas necessidades. Contate-nos hoje para iniciar o processo de aquisição e negociação.
Referências
- Moorer, JA (1976). “O uso do vocoder de fase na síntese computadorizada de música”. Jornal de Música de Computador, 1(1), 17 - 27.
- Oppenheim, AV e Schafer, RW (2010). Discreto - Processamento de Sinal de Tempo (3ª ed.). Pearson.
- Proakis, JG e Manolakis, DG (2006). Processamento Digital de Sinais: Princípios, Algoritmos e Aplicações (4ª ed.). Salão Prentice.
